FPE恒溫閥的原理及應用

來源：上海銳銓機電設備有限公司發布時間：2018-07-19瀏覽次數：0次

　　工作原理：

　　溫控閥的溫度控制動力來自于閥芯感溫包部分——石蠟和銅混合物的熱脹冷縮，該混合物對溫度變化極為敏感。

　　溫度上升 → 混合物膨脹產生膨脹力 → 推桿向上動作 → 襯套向上動作 → 閥芯開啟 → 實現流量控制。

　　溫度下降 → 混合物收縮膨脹力消失 → 推桿在復位彈簧作用下向下動作 → 襯套向下動作 → 閥芯關閉 → 實現流量控制。

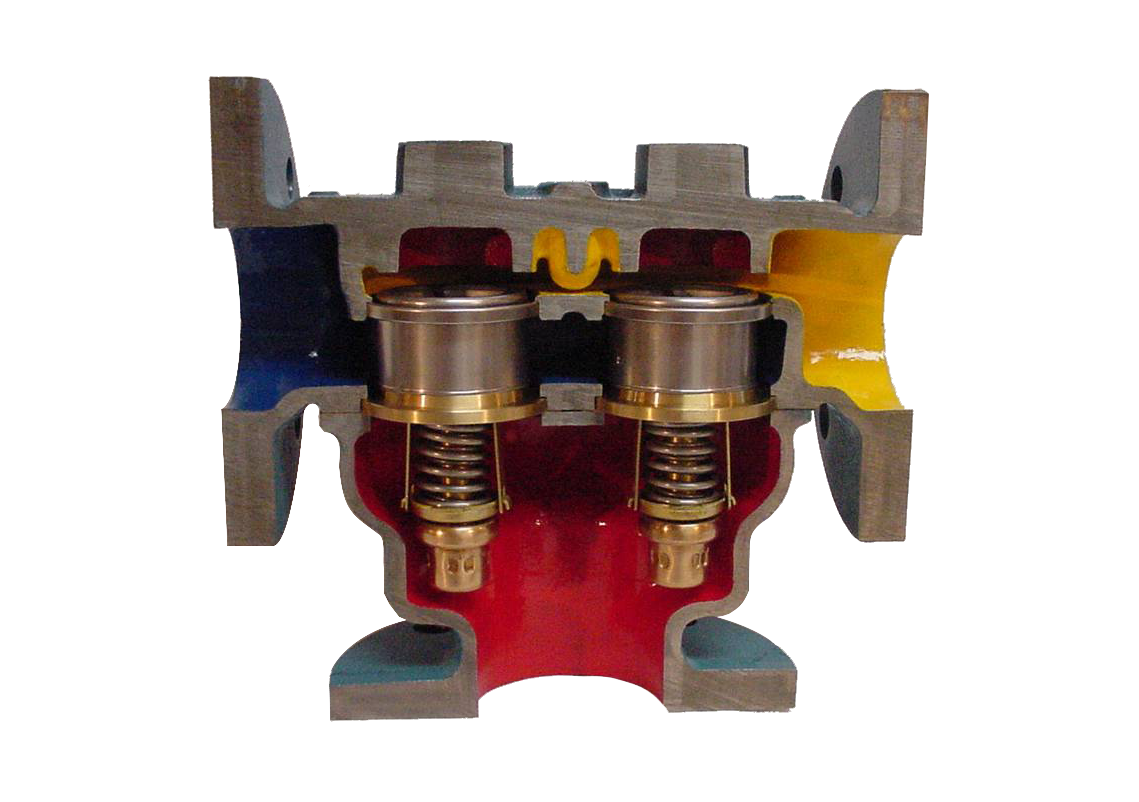

　　FPE溫控閥采用石蠟受熱膨脹原理，半液體狀態的石蠟在較小的溫度范圍內具有較高的膨脹率。自力式溫控閥芯將根據受熱狀態在襯套內運動，從而達到調節流量的效果。

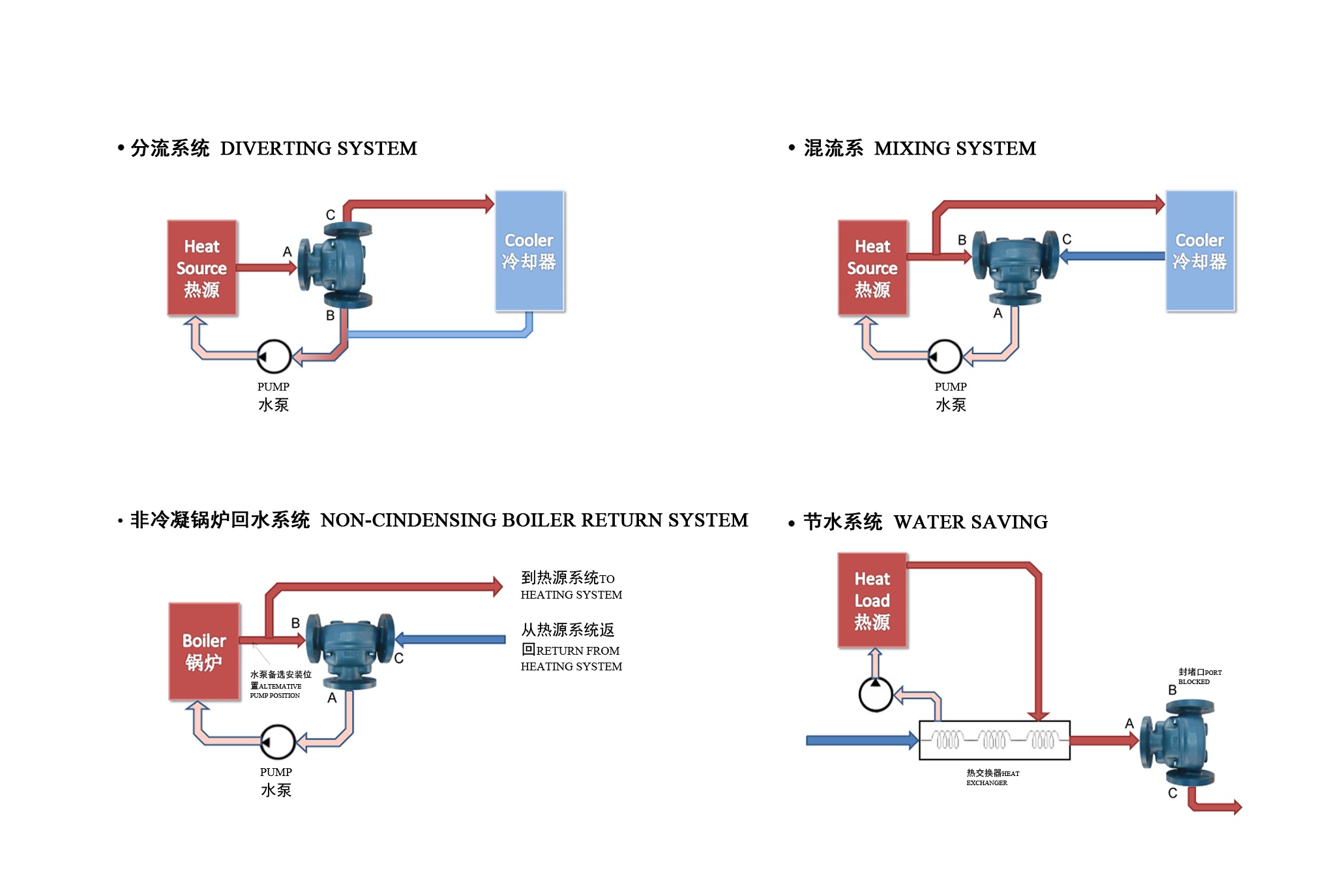

　　典型應用：

　　應用領域：

　　廣泛應用于空壓機、柴油機、汽輪機、工業引擎、水處理、鍋爐、空調制冷、液壓潤滑設備、造船、石油天然氣領域、風電領域、燃料電池、新能源汽車、核電等領域。

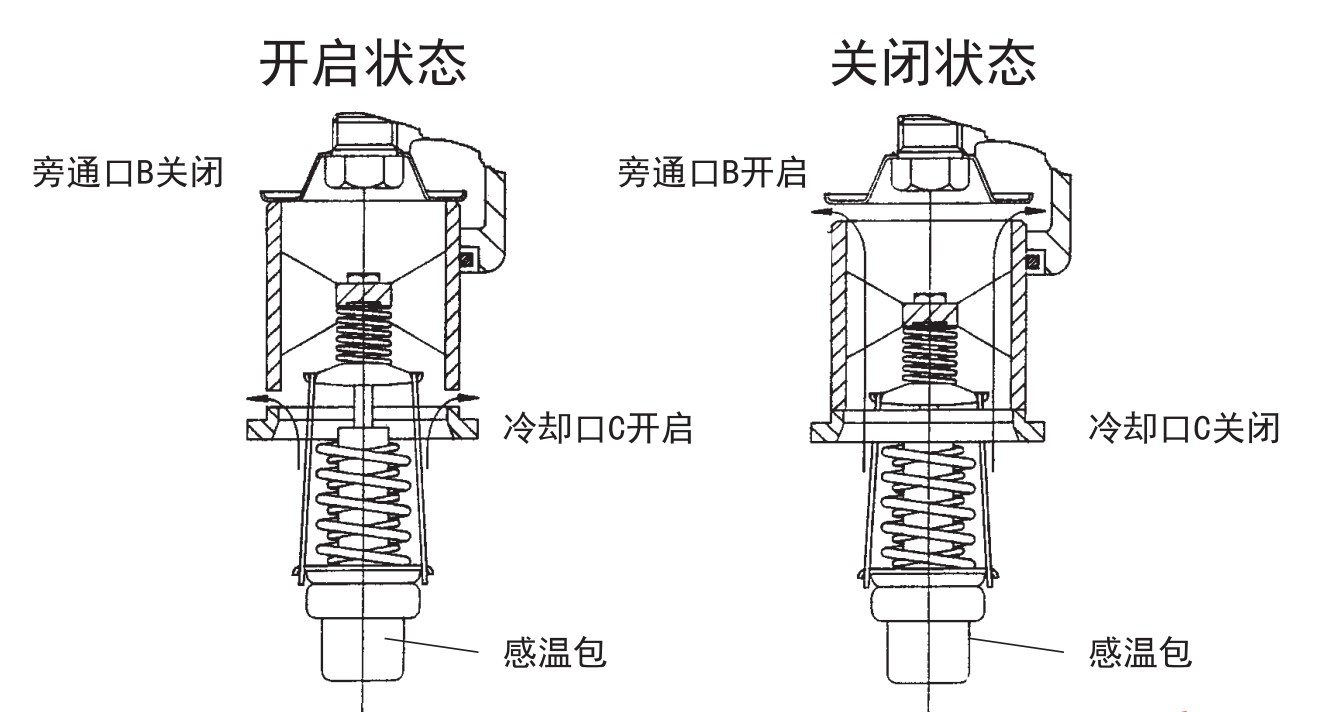

　　溫控閥結構圖：

　　當溫控閥應用于分流時，啟動時所有流體均不經過冷卻器，三通溫控閥是通過旁通口(B)返回系統，而兩通溫控閥的出口則是被襯套堵住。當流體溫度上升至可控制范圍時，一部分流體將通過三通溫控閥的出口(C)進入冷卻系統，而兩通溫控閥則是直接將這部分流體排掉。因此，隨著介質溫度持續上升，會有更多的流體經過冷卻器或者被排掉。當溫控閥處于完全打開狀態下時，所有流流將通過冷卻系器或被排掉，從而達到調節溫度的效果。

　　當溫控閥應用于混流時，高溫流體經過B端口進入溫控閥，而低溫流體則通過C端口進入溫控閥，兩種不同溫度的流體將在溫控閥內被調節到設定的溫度，最后經過A口進入到應用系統中。
